几条胶合板椅子的结构

胶合板(plywood)家具是 20 世纪设计史中非常重要的一个内容,“胶”这个词对于现在一些把“环保”这个词放很大的人来说不太友好,但胶合板作为一些材料非常具有特色,单纯想想将一大段树木像使用卷笔刀一样剥成薄薄的一层木纹薄片,能够体现出与实木不同的材料性,尽管现在人们已经被印刷的木纹贴面材料给糊弄得再也回不到纯真的过去了。

关于胶合板在设计上使用的一些简介可以见 designmuseum.org 的 Plywood 介绍。在这我们挑选一些设计来考察它们的结构和构造。

Armchair 41 Alvar Aalto
Armchair 41 Alvar Aalto

上图来自 Artek 官方网站,下图来自 Lauritz.com

这是 Alvar Aalto 1932 年的设计 Armchair 41,座位部分使用了 bent birch plywood(桦木胶合板),结构非常简单,靠上下两根横档来承载座位的受力。

Armchair 42 Alvar Aalto

Alvar Aalto 1932 年的设计 Armchair 42,图片来自 Lauritz.com,就从 41/42 可以看出 Aalto 的结构上的特点,那就是简单直白,很好的利用了大面积胶合板带来的弹性,将支撑点放到边缘。结构上的简单可以从 Aalto 的其他设计中看到,像 Chair 65 等都是直接在椅腿上使用螺丝(大图可以看这:Lauritz.com),这种简单自然也是北欧设计的一个特点。

designmuseum 的文中可以看到 Marcel Breuer 的 Isokon Longchair 被认为与 Aalto 的 42 相似,如果留意就会发现这类专利与官司与设计一直相随相伴。

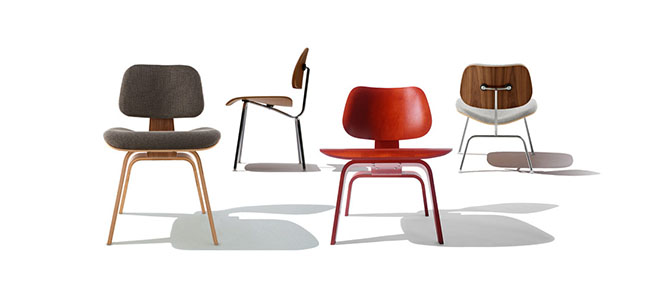

Molded Plywood Eames

Eames 的 Molded Plywood 椅子,1946 年的设计。椅子的形态非常吸引人,这也是美国设计的一个特点,贴近用户和消费。这条椅子形态的优雅除了靠两块三维曲面胶合板的显现,还靠着它的结构支撑一种类似悬浮的轻巧。

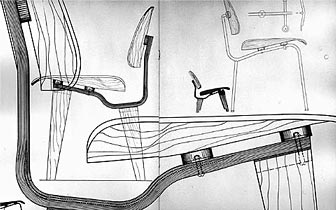

Molded Plywood Eames

这是 Herman Miller 网站的介绍图片,若要详细了解,可以见专利 Patent US2554490Patent US2649136

很重要的一个结构特征就是减震垫就是结构连接件,即靠背或椅面与支撑结构间的连接是间接的,并不是螺丝直接攻穿胶合板,而是将连接垫通过胶水粘接在靠背或椅面上,然后再用螺丝来连接起腿和连接垫,这可以保证胶合板的完整性。这种连接方式在几乎所有的 Eames 椅子中都有出现,比如这个

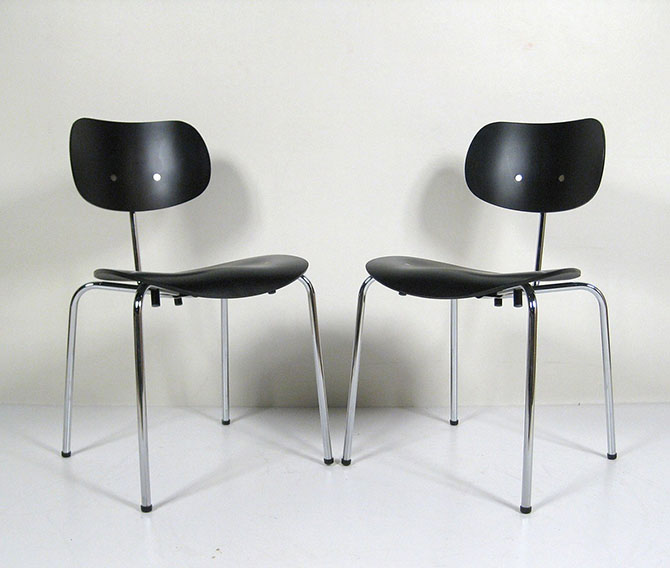

Egon Eiermann

Egon Eiermann 的设计,图片来自 Adore Modern,1949 年的设计,Egon Eiermann 受 Eames 的影响是肯定的,至于在专利和是否拷贝等问题上在此不说,但它在德国的设计历史上有它的地位。

Egon Eiermann

也有金属腿的版本,更多图片见这

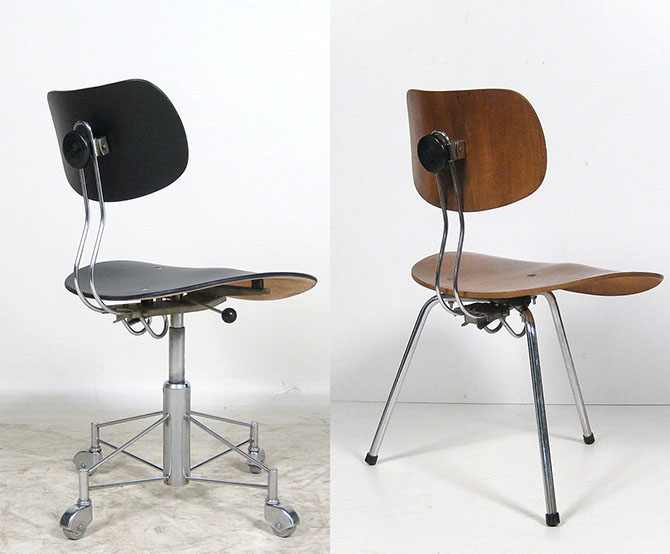

还有更进一步的版本:

Egon Eiermann

详细见 Egon Eiermann, kontorstol model SE 140 REgon Eiermann, trebenet stol model SE 67,增加了弹性和坚固性,而且这个弹簧结构也挺简单巧妙的。

Egon Eiermann 的设计在结构上与 Eames 不同在于贯穿了胶合板,使用了螺栓结构,并且将正面的金属连接件表面处理,使其与一面一体,在椅面上可以看到几个光亮的连接点,将包含的一丝“破坏”转化为坦白的结构及形态特征。

类似这种处理,Jean Prouvé 用过,还有很多设计师用过。

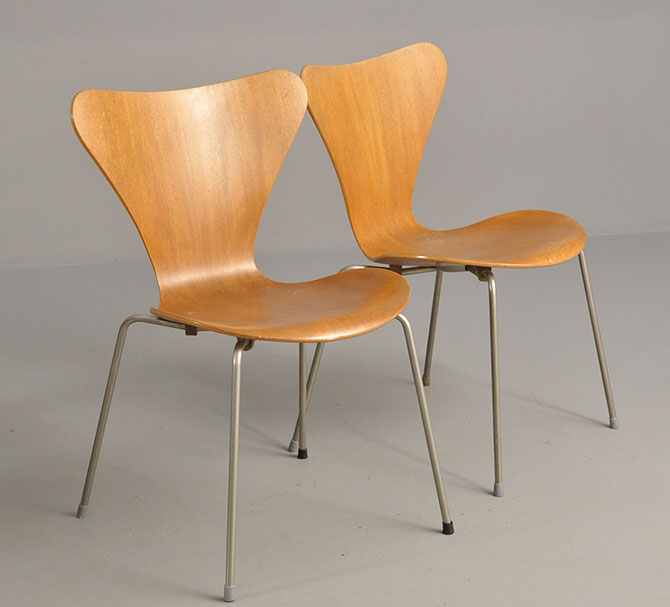

Arne Jacobsen Series 7
Arne Jacobsen Series 7

要说胶合板椅子当然不能少 Arne Jacobsen 1955 年的 Series 7,上两图来自这,这条椅子的廉价复制品很多,但是这些复制品基本在腰上一踩就断,而来自 FRITZ HANSEN 可以踩上去跳动,详细见这视频。复制品另外一个不同的地方,就是腿与椅子结合的结构,大多数偷懒直接用螺丝一穿。而 Series 7 的螺丝固定是在那个罩壳内的,而脚上四个是支撑垫。这个视频有制造过程介绍。

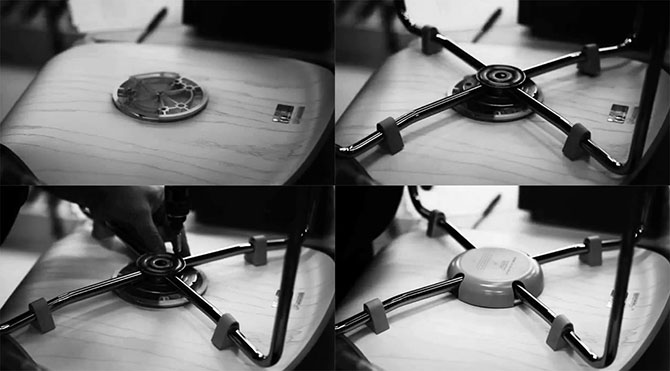

Arne Jacobsen Series 7

通过这个视频可以看到首先是底盘与椅面胶合板的安装,然后是椅腿组件与底盘的安装,并不是直接用螺丝连接的。

而四个支撑垫将椅腿与椅面保持了一种若即若离的关系,让胶合板部分更加独立(相比在这四个位置钻螺丝),它只是接触,但是这是一种结构。

Hans Wegner 在这本书中写道了支撑与被支撑的分离。而 Hans Wegner 也设计过胶合板椅子,就是 1963 年设计的 CH07

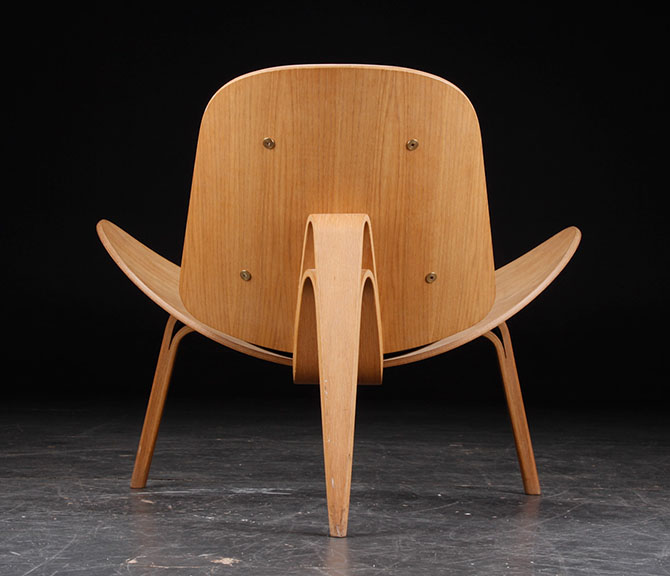

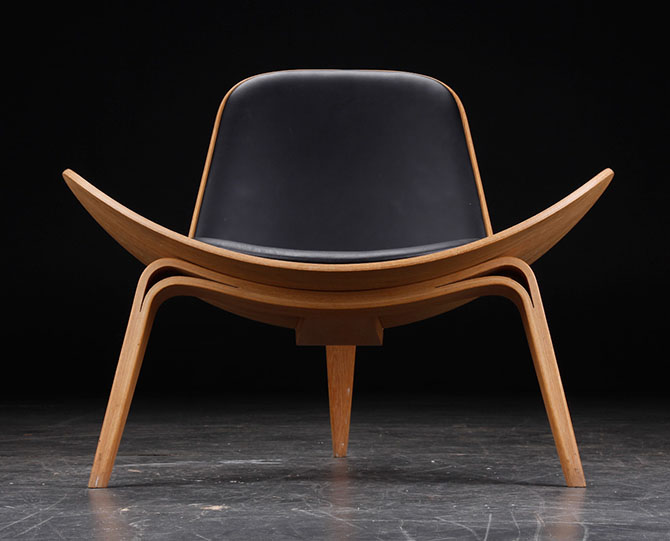

Hans Wegner CH-07
Hans Wegner CH-07

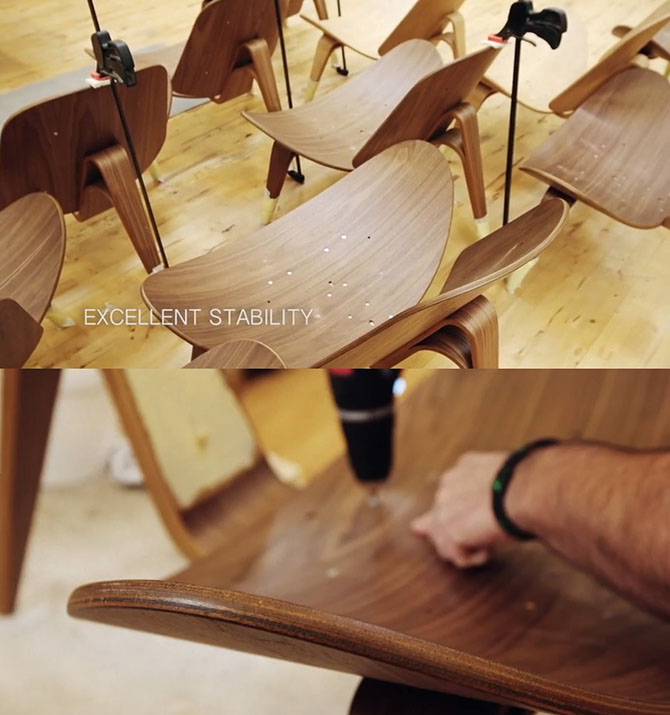

上两图来自这, 制作视频见这,结构相对就简单了。

Hans Wegner CH-07

这只是几个例子,但已经足够说明再简单的产品都含有需要严谨思考的复杂的内容。

注:原文于 2013 年 8 月发表于知乎专栏,现转于此。
