iPhone 3G的拆解图

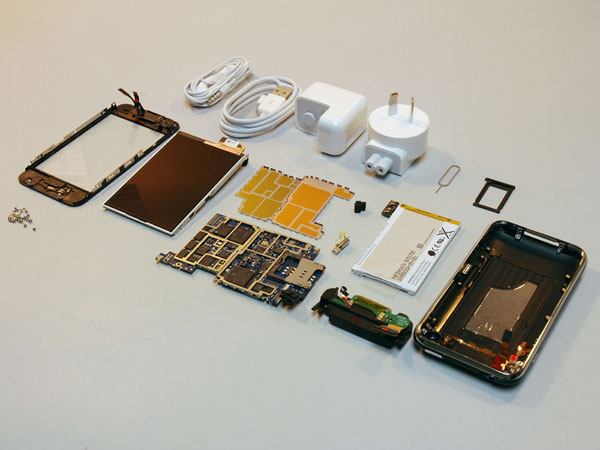

iPhone 3G ifixit
iFixit 在 iPhone 3G 最先上市的地方新西兰买到 iPhone 3G,并在第一时间将其拆解,详细的拆解过程和图片可以见,下面选择一些图片,主要围绕着 iPhone 3G 的背部,因为从外观上来说,iPhone 3G 和第一代 iPhone 最大的变化就是用全塑料的一体外壳代替原先的天线部分黑色塑料加铝合金,iPhone 3G 的背面有一个弧度,比平坦的背面看起来更生动一点。iPhone 3G 及第一代 iPhone 和 Apple 的其他产品一样,比如 Apple Mighty Mouse,在外壳细节上很考究,iPhone 背部外壳的侧面曲线有一收缩,即最大尺寸处在壳体的内部(分型面不是最大截面处),也就是我们通常加工方法上需要回避的设计。这样外形设计带来的视觉效果也非常明显,特别是针对 Apple 这些力求简洁优雅的设计,整体感更强,更光洁。
iPhone 3G
iphone 3g

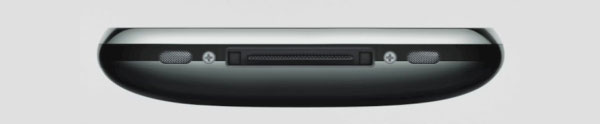

iPhone 3G Screw
从侧面图可以看出弧线的变化,当 Apple 放出 iPhone 3G 视频时,人们惊讶发现外壳底部居然有两粒螺丝,你可以从拆解图上看一下为什么要配上这两粒螺丝。

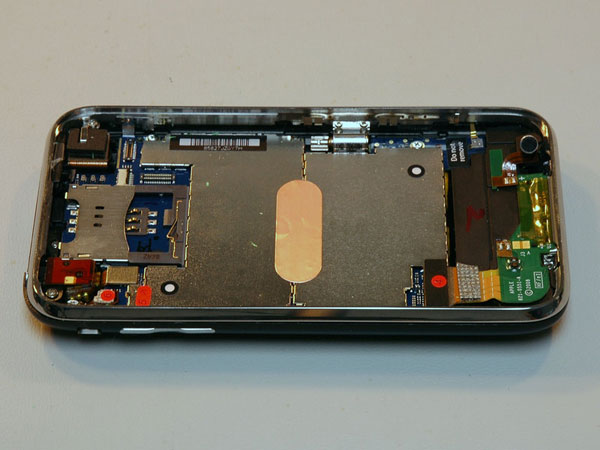

iPhone 3G Disassembly

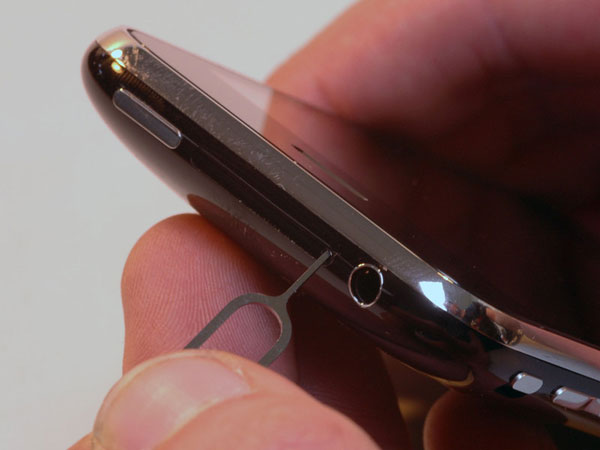

拆解开始,用配备的专属工具打开SIM卡舱,iPhone 3G 采用了通用的耳机插口,而一代使用其他耳机必须要用转接插头,上面这一条线是没加工好吗?

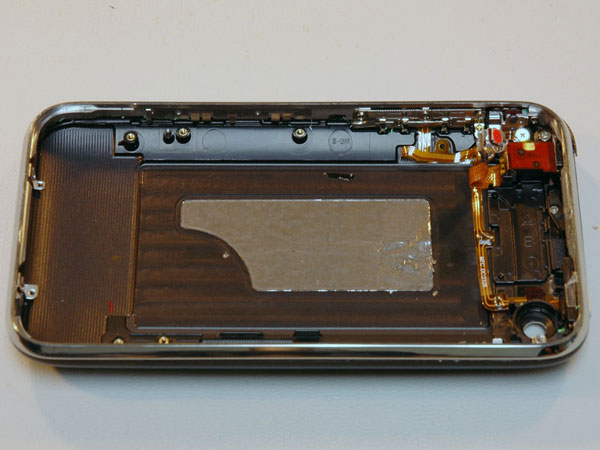

iPhone 3G Disassembly
iPhone 3G Disassembly
iPhone 3G Disassembly
再来比较一下 iPhone 一代:

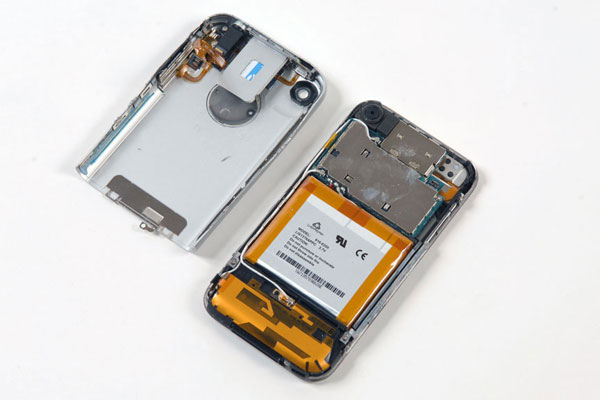

iPhone Disassembly
上图是 iPhone 一代拆解图的一张图,更完整的 iFixit 拆解见
