iPod Shuffle 第三代,Apple又一杰作

ipod shuffle

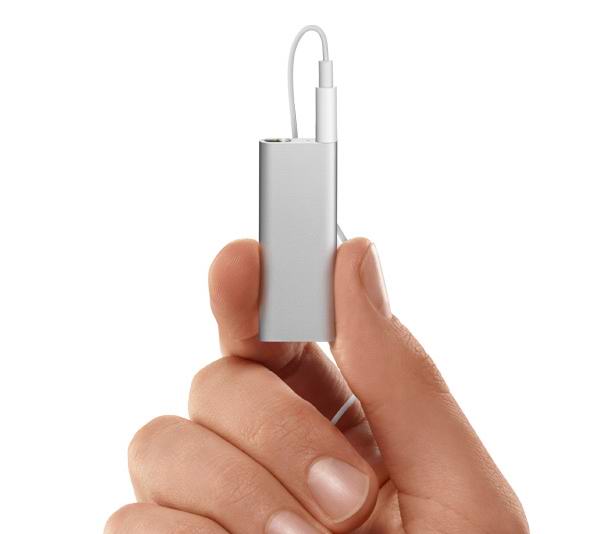

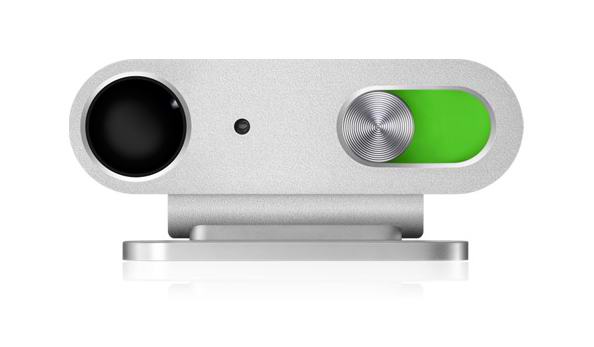

Apple 在昨天发布了新款 iPod Shuffle,世界上最小的 iPod,尺寸为45.2×17.5×7.8mm,重为10.7 克。新款的 iPod Shuffle 使用了线控耳机,将控制键从机身移到了右耳塞的下方,在机身顶端有一个开关/随机/顺序播放的按钮,背面的小夹子使用了不锈钢,银、黑两色的阳极电镀铝合金外壳,容量为4G。iPod Shuffle 引入了 VoiceOver 技术,当听一首歌曲,想知道歌曲名称或者是表演者名字,只要按一下按键,VoiceOver 便会用为你读出来。更详细介绍可见中文官方网站

初看 iPod Shuffle 或许感觉只不过又是一个 Apple 式简洁设计的产品,不能因此用“杰作”之类词语来形容,但我们确实用“杰作”来形容很多Apple的很多产品(或许是所有),iPod Shuffle 和其他 Apple 产品一样,简洁的设计下有着苛刻的细节。就像新款 MacBook 从整料中铣出的C壳,因为除了 Apple,别人不仅没做,甚至不愿意做。

iPod Shuffle 一代,虽然是一个塑料壳,很多产品类似,所谓口香糖式,iPod Shuffle 模仿者也模仿的差不多,但是仔细看,就是细节决定了它们的区别,一个完整没有任何接缝的外壳,0度拔模角,我们在前面的二次注塑提到过,就一塑料壳有这必要吗?还有很多很多,包括 MacBook C壳那条完整硬朗的边线,大众消费者也许不会主动辨识出,或者认识到Apple的这种追求,但是可以感受到这种结果,比如美学体验上的。

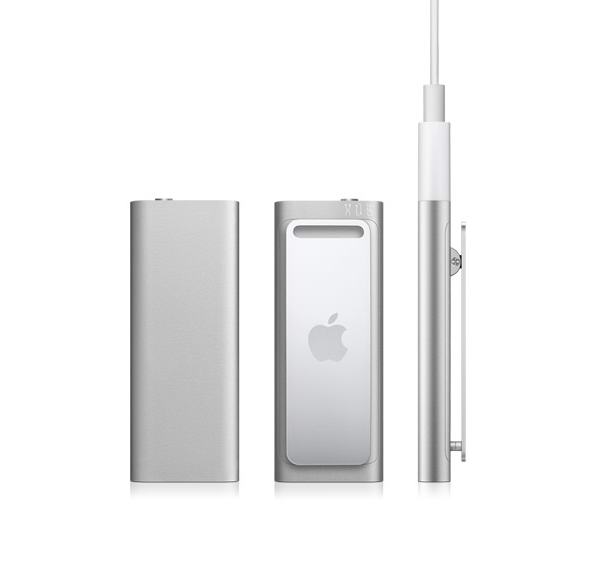

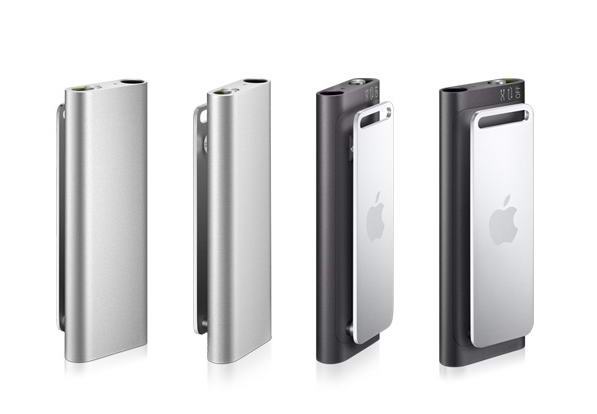

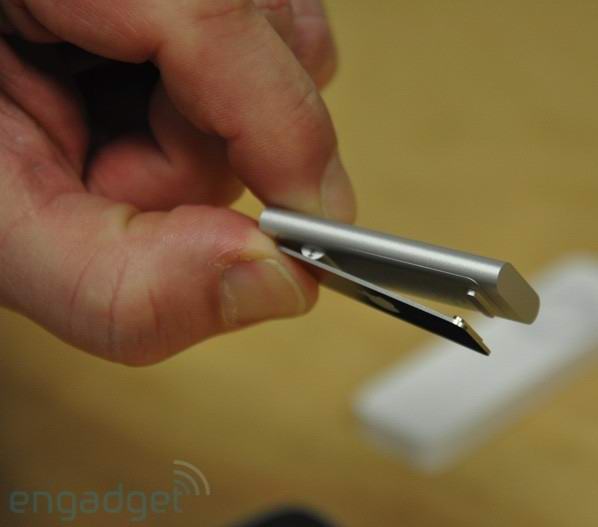

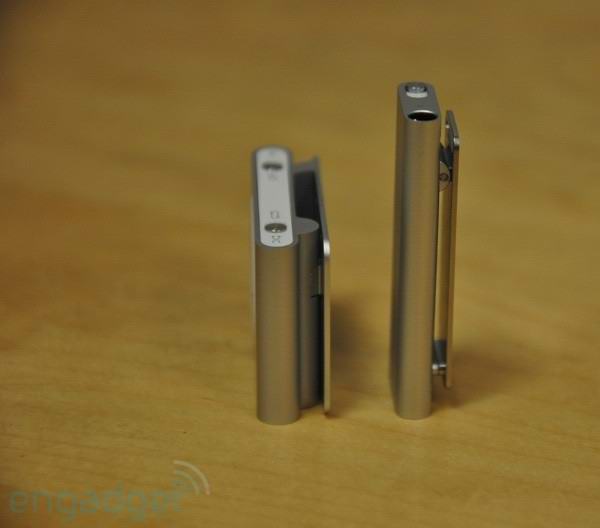

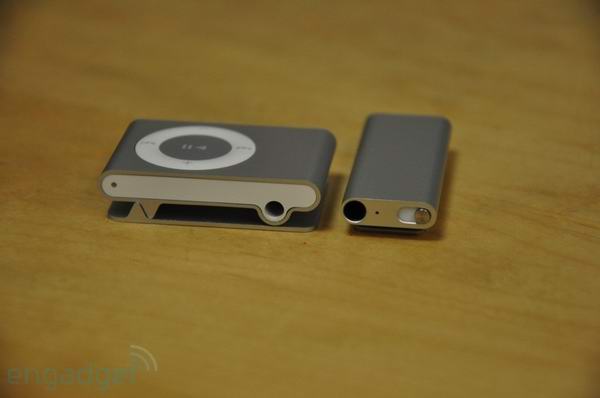

而这个第三代 iPod Shuffle,比起第二代 iPod Shuffle 更加简洁,没有了控制键,更加紧凑,精致且极简,比如夹子部分的变化,就可以立即感受到,最主要的这个 iPod Shuffle 看上去是全封闭的,两端都没有开口,就像一块完整的金属(下面有图),背面分件的配合线也很漂亮,非常纤细。简洁但非常不简单,这种不简单并不是工艺真的很前沿,而是追求。或许我们可以讨论一下它的加工工艺,是铝挤还是其他,如何封闭两端,如何装配,如何拆解等等。本来这个产品想等到 ifixit 拆解之后再发,但在Engadget 上看到实物照片,特别是看到完整的样子,如同“听见芝麻糊的叫卖声——我就再也坐不住了”。其实信息我们网站右侧也早发了,我们网站右侧栏每天都有丰富的内容更新(都是可点击的),如果想订阅这些内容,地址在这个页面下面,更多则在iDESIGN上,欢迎参与分享。更新ifixit已经将 iPod Shuffle拆解。
ipod shuffle
ipod shuffle
ipod shuffle
ipod shuffle
ipod shuffle
ipod shuffle
ipod shuffle
ipod shuffle
ipod shuffle

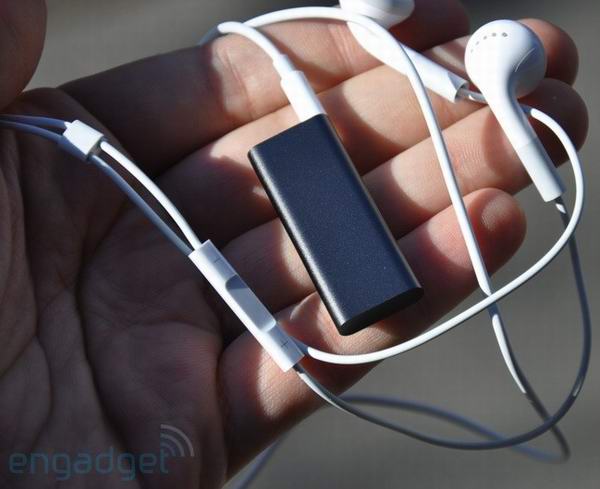

更多照片见 Engadget

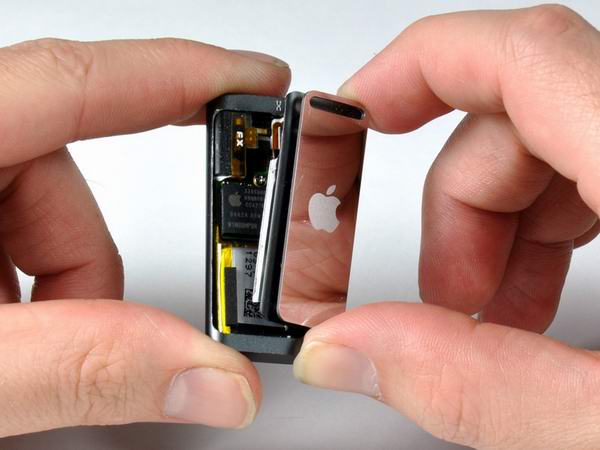

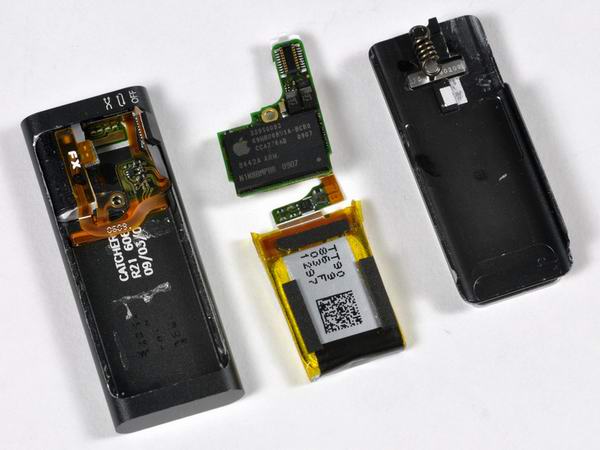

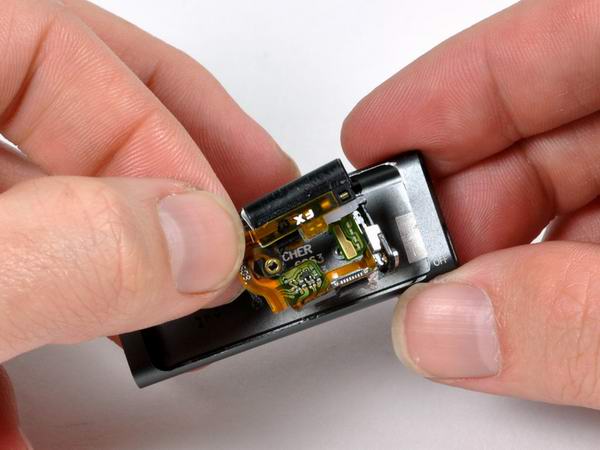

ipod shuffle teardown
ipod shuffle teardown
ipod shuffle teardown
ipod shuffle teardown
ipod shuffle teardown
ipod shuffle teardown
ipod shuffle teardown

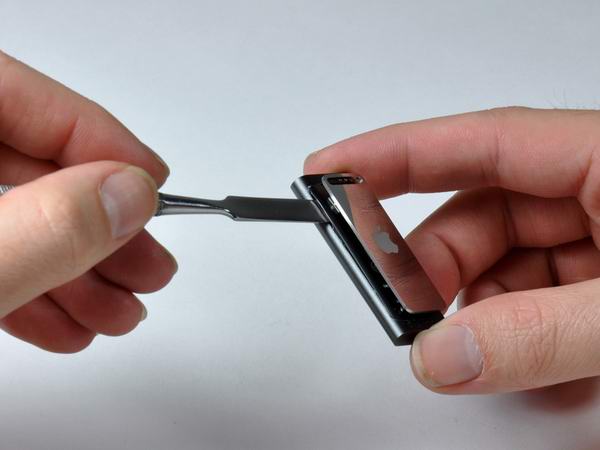

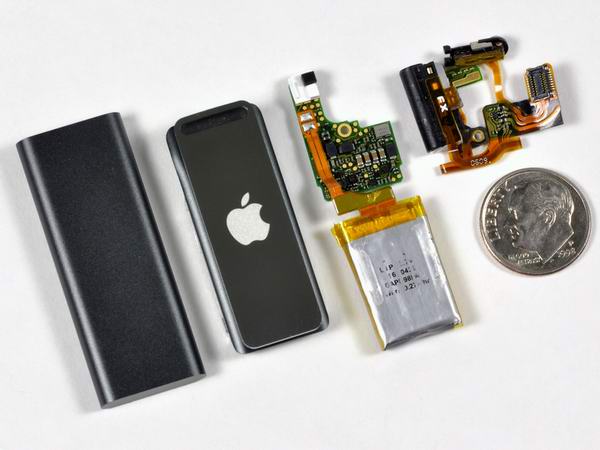

更详细见 ifixit,关于设计与结构之类在评论中讨论。

  • T.T
    听到HIID的叫卖声,我更坐不住了~:)
  • 从耳机孔来看,壁厚只有0.5mm。
  • 1
    从惯例看 这玩意就是上开盖
    耳机孔不代表壁厚
  • 如果壁厚不是0.5,那么耳机处就需要扩孔(从周围三个侧壁),而此处又有和耳机插孔这个零件的配合,需要一定精度,这样加工起来是非常难的。
  • 我PS了正面有logo的版本,跟大家分享下,也希望大家提出看法。

    http://albertpkmn.blogbus.com/logs/36487439.html
  • 你改变大小了,视觉只是一方面。
  • T.T
    还是在后面好看,LOGO占整个正面的比例还有材质的对比都很像MB的风格,视觉上应该有这个因素在里面。
    关于工艺上的,求解~
  • woodear
    昨天没忍住,终于出手买了,新shuffle有幸成为我第一个购买的apple产品。送给女友的生日礼物,:P。有几个感想。

    1 gizmodo上有很多人在意shuffle对第三方耳机(专业耳机?)的支持,毕竟只有apple自己的原配耳机才有三键。我个人觉得无所谓。shuffle的精神就是shuffle!
    2 demo里面对单击双击长按的视觉隐喻非常非常帅。
    3 女士可以当发夹,男士可以当作领带夹。
    4 非常适合当下经济危机,零花钱不多但又要消费买快乐的群体。
  • 拆啦!
  • woodear
    刻字中,还没拿到手。到手也舍不得拆啊。。。
  • vjay
    外壳壁厚已经无所谓了,只是保证安装的需要。这个比例下面内容物直接参与了结构强度,拆机图应该可以证实,carrier和元器件直接加强外壳。
    以前做毕业设计时有一个观点,数字产品发展的关键问题是:当基础功能集成化和速度提高到超过人类感官可以觉察优点的限度之后,焦点应该转为人机界面产品的提升。说Iphone体现了这样的转变还太牵强,ipod nano和shuffle就很明显是耳机比播放器本身更值得革新。播放器再往小里做已经没多大意义了,反倒现在耳机是不成比例,累赘,毫无新意的所在,各位长期携带ipod的大概都会有同感。
  • 壁厚和强度要求倒关系不大,毕竟是金属和封闭型的,主要是成型工艺,像第2代这样的厚度(1mm)是比较容易的。

    如果是铝挤,假设第一次就可以封闭一端,然后要封闭第二端,接着机加工和表面处理。后盖如果是从原料上切割下来,那精度是非常高的。装配从后盖处塞进去,估计要分成两块了,那么后盖又是怎样配合的,拆该如何开始……所以非常期待拆机图。
  • vjay
    我从来都不觉得Jonathan Ive喜欢挤出,这只是他使用的造型语言,就像他向Dieter Ramms作品致敬一样,是让人以为那是什么什么,而非真的是那样,而且他一向喜欢挑战高成本的生产工艺。从这个模式看,再加上没有更合理的选择,外壳应该是diecast然后整形的。夹子后面可以看到分形线,那个才是盖子。
  • 那就要用活动型芯了,但我不清楚它能做这么小的壁厚吗。
  • vjay
    呵呵,你还老惦记着挤出所以才会觉得那后面是等厚的,实际上如果diecast的话后面有很多余地来加强。另外虽然看不到真机,但仔细研究图面比例的话,在音频插口周围那一圈的“壁厚”其实有0.8了。
  • vjay

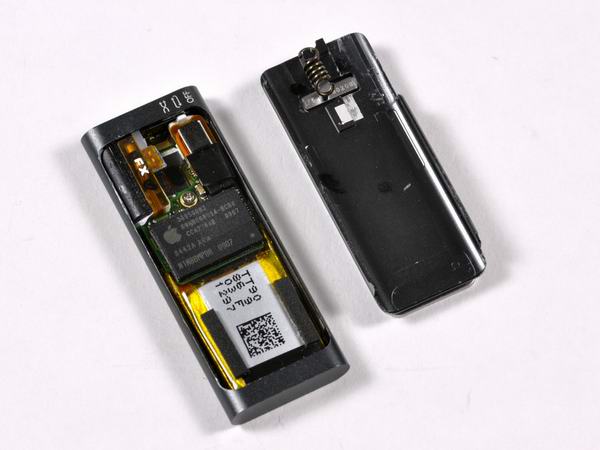

    看了拆机图,机身和盖子无疑是diecast了。内部结构纯靠人手安装才能达成,夹具和carrier都没有用,说到底还是靠我们勤劳善良的中国工人才能上市。
  • 无论那种方法,做到这个厚度是不常见的,我看就是0.5左右。
  • ray0817
    大家都喜欢上Engadget
  • ifixit拆解已出,http://is.gd/n6WI 等下选择几张图贴一下。
  • siuis
    背面比上代好看……但正面似乎也太简洁了点……个人倒是觉得正面加一个小小小小的指示灯会更好点……
  • 嚴重同感,而且要用unibody macbook 那種透出來的!
  • 正面是用来刻字骗钱的,怎么可以上logo呢?XD
  • 很关心体积这么小。。。
    电池续航能力怎样……
  • zl1com
    正面的确是刻字赚钱的 看来这次水果是打个性化的招牌 因为颜色不多嘛
    只能刻字啦
    shuffle一代很割手 这么小的东西为了保证手感侧面一定要圆滑嘛 所以二代开始革新
    NANO2,NANO4一直到现在的SHUFFLE3 未来肯定还是这样
    至于为什么采用这样麻烦的工艺 原因嘛 一是为了达到水果一直最求的浑然天成的效果
    二嘛也可能是为了不法分子偷换零件 呵呵 从上面看到IFIXIT 已经把SHUFFLE边角搞得
    不成样子了 水果可能是为了避免不必要的麻烦吧
    三嘛 就是为了让消费者觉得值 毕竟这样配置的MP3 在中国几十块都不到
    现在你花600多买个这么个小东西 不仅是为了那个LOGO吧
    如果只是像NANO2那样的结构我觉得水果就该被骂了
  • zl1com
  • cjdesign
    俺的第一个apple产品就是nano 2 粉色版本,因为是粉色,所以跟着前女友走了~ 现在是不是可也已给自己搞一个阿~
  • 放心,这个不会出粉色的。
  • woodear
    但是肯定会出[red]
  • 關于正面空白是為了刻字賺錢,根本是未經查證想當然的說辭。在我印象里,apple不是靠周邊業務賺錢的公司。

    http://store.apple.com/us/browse/home/shop_ipod... 點擊該頁面 “iPod Engraving Gallery”,可見:
    1.刻字在架子上 2.刻字是免費的
  • 笨伯
    其实看完官网上的演示视频之后.........我立马去找Around The Bend这首歌了。。。
  • Maple
    离“杰作”远了点吧,从条变成块,从块又变成条,囧。。。
  • 是,说起来很简单,“杰作”并不是要翻天覆地,而是进取。就把这个结果放在面前,有几个公司愿意这么做吗,一个封闭的壳体。
  • 前面就個人來說,實在是簡潔得有點過了...
    反而不太喜歡...SHUFFLE2的特色很易辨認,
    現在這個感覺上欠缺了特色,雖然LOGO放在後面顯得它內歛,
    但過份的簡單就是單調了
  • haiming
    我老感觉这个小东西什么地方有点别扭。。。可能是因为太小了,所以我在琢磨,既然可以做到如此小,为什么不考虑干脆和耳机做到一起呢?岂不更简洁?当然如果考虑到操作便捷的问题,那做成耳机一体的确实不太方便,但从这个思路去想,产品最终可以简化为“耳机+连线+控制开关”的形式了,那现在的线控就显得多余了。。而且似乎也可考虑取消耳机插孔,不知道有多少人会用一个耳机在不同的设备间换来换去。

    乱想,欢迎讨论。
  • Milk
    “耳机+连线+控制开关” SONY NWZ-W202。
  • 刚看到时瞠目结舌了半天,一直在思考它到底是怎样成型的。
    好设计的本质就是永远能做到别人做不到的,总是能给人惊喜。

    美学上倒不难理解,仍然延续苹果一贯的极简直线加倒角风格。
  • iq72
    只是ipod shuffle本就小到跟个线控差不多了
    为何还要将控制从主机上掰下来贴到耳机上,把操作搞复杂了,没道理啊
    我更喜欢2代
  • hydro
    店里把玩了一下,说老实话,看到实物就觉得没感觉了。这个东西简洁得让我感觉单薄。连上耳机这个比例也不舒服。
  • félix
    加个屏幕会死啊!!!!
  • esign
    以前用ipod的时候,不用看说明书。现在要看说明了,一个按键竟然有那么多功能。。。
  • justin烨
    个人感觉一般~
  • xixi
    感觉苹果的舆论引导做的很棒
    要是微软做个这个,再贴上这样的价码就该被骂了
  • ipod
    好喜欢 舒服
  • snrain
    掉到什么缝隙里就完了。。
